Пелетний котел 30 кВт FOCUS діапазон потужності (5-35 кВт)

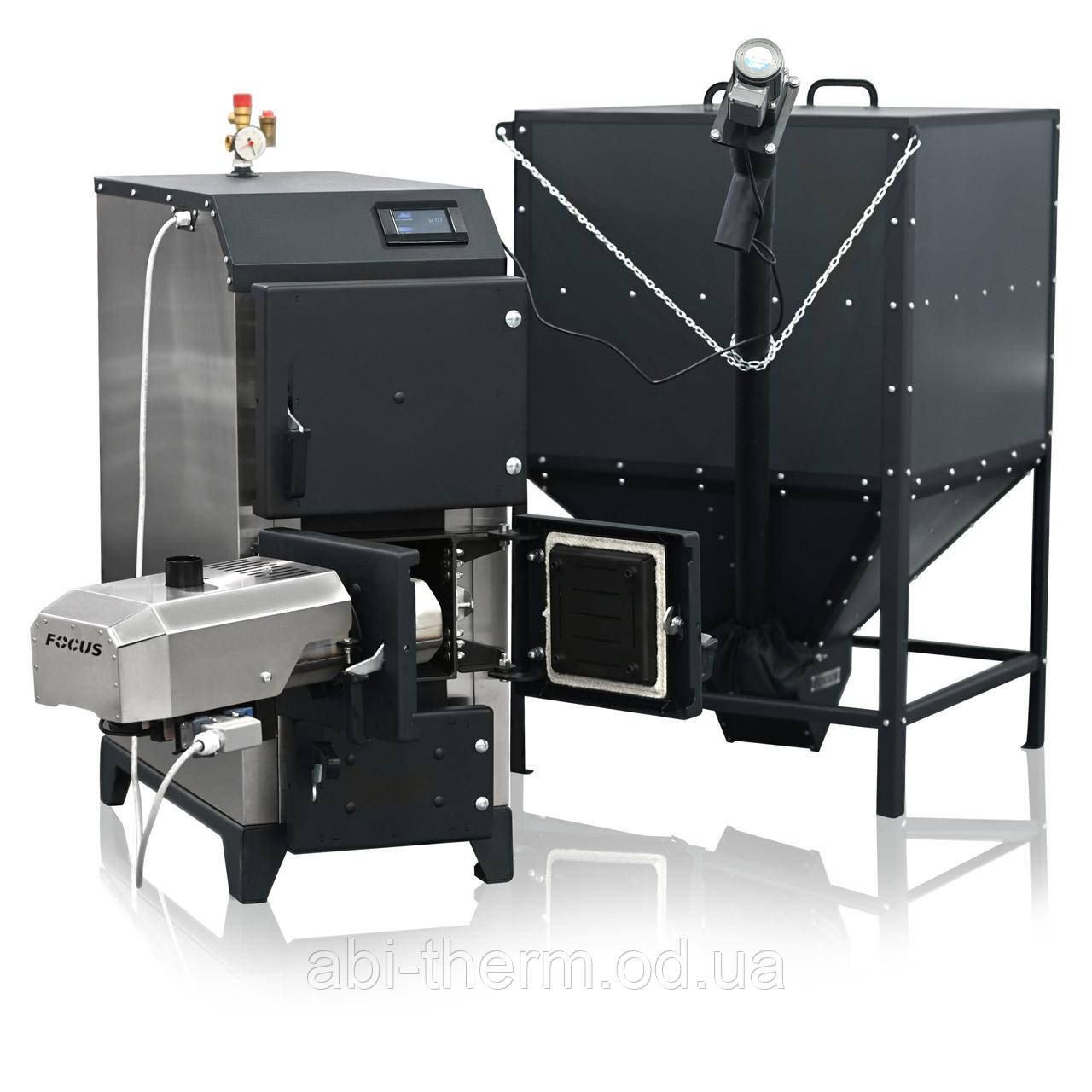

 Автоматичний пелетний котел 30 кВт FOCUS

Пеллетний котел ТМ «FOCUS» спеціально створений для роботи в автоматичному режимі. Основні акценти під час розроблення та виробництва котла зроблені на ефективності теплознімання саме на роботі комплексу, в основі якого факлева пелетний пальник працює на високозольній (агро) пелеті. Це є основою економічного доцільності купівлі та простої експлуатації обладнання під час використання будь-якої доступної в продажу паливної гранули. У базовій комплектації є погодний алгоритм із каналом керування приводом 3х або 4-ходового клапана змішувача на 220 вольтів. У базовій комплектації встановлюється інтернет-модуль для віддаленого моніторингу і керування автоматикою котла, дає сервіс організації допомогти в настроюванні та під час експлуатації.

Основні переваги пелетних котлів ФОКУС:

• вбудована система інтернет моніторингу та керування котлом, зберігає всю інформацію про роботу котла, температуру. Полегшує налаштування, допомагає в експлуатації та розв'язанні питань під час сервісу служби, глобально зменшує помилкові виїзди майстра (часто досить просто ради). Віддалений запуск і зупинка, віддалене керування температурою, за встановлених кімнатних панелей — керування температурою приміщень.
• сенсорна, інтуїтивно зрозуміла панель керування, доброзичливий інтерфейс параметрів.
• зручне очищення пелетного пальника, рухомий колосник самостійно скидає золу, оптичний датчик контролює фактичну наявність полум'я, автоматичне подавання пелет, Плавне регулювання потрібної температури та відповідно — потужності, контролює витрату палива.
• добре розвинена конвективна частина теплообмінника в комплексі з високоефективним горизонтальним теплообмінником;
• гібридний теплообмінник (виворітно пластинчастий, який використовується як попіл, і трубчастий), що дає змогу ефективно знімати інфрачервоне випромінювання факела пальника;
• великий розмір зольника (максимально можливий) спеціально для роботи на високозольному паливі;
• наявність ділянки конструкції (пластинчастий теплообмінник) для зняття первинної теплової напруги факела. Водночас виключено точковий вплив факела на конструктив теплообмінника. Використовується для осадження важких частинок льоту складників факела (зольний фільтр);
• зручне обслуговування теплообмінника з продуманим доступом через широкий люк, горизонтальним очищенням, зольною камерою перед димоходом;
• попільник високої ємності призначений для роботи з котлами промислової серії. Під час придбання повного комплекту обладнання ФОКУС вільно працює на високозольній пелеті без характерних проблем експлуатації для закордонних котлів, розрахованих на сертифіковану пелету.

Можливість роботи на дровах

Кожен пелетний котел ФОКУС може функціонувати як твердопаливне опалювальне обладнання, стабільно на основних типах твердого палива. Така резервна можливість дає змогу розгортати ефективні автономні котельні.

Для переходу з опалювальною пелетами на опалення дровами кошеня спеціально обладнане двома дверима. Два двері мають вбудований для пелетного пальника, інші двері — глухі (для роботи на дровах і брикетах). Перехід з одного типу палива на інший здійснюється через відчинення одними дверима та закриття іншої. Нічого не потрібно відщеплювати, знімати, встановлювати, автоматика пальника в базі підтримує роботу у двох режимах.

Котел призначений для роботи на твердому паливі. Для цього організоване подавання первинного та вторинного повітря. Котел забезпечений відповідними регулюваннями (як електронними, так і механічними). Що забезпечує практично повне спалювання як самого палива, так і піролізних газів, які утворюються під час нагрівання будь-якого вуглеводного палива. Димання і недопалювання зведені до мінімуму.

Особливості конструкції котла для переходу між різними видами палива:

• дзеркальне розташування кріплень на дверних прорізах дає можливість змінити бік відчинення дверей на зручну без проведення зварювальних робіт. Для перевішування досить набору ключів;
• котел додатково (за бажанням замовника)  комплектується комплектом обв'язки з триходовим або чотерехходовим клапаном і насосами IMP Pumps. Таке рішення в комплексі з управлювальною автоматикою забезпечує захист котла від холодної «обертки» із системи опалення.

Також гарантується відсутність конденсації в котлі. Це так само на 30% збільшує ККД котла, порівнюючи з комплектацією без захисту «обертки» і на «холодній» системі (коли «зворотність» нижча за 40 °C). У результаті немає потреби добору змішувального обладнання й узгодження з автоматикою котла.

Пеллетний котел 30 кВт FOCUS : монтаж із беззварними з'єднаннями Victaulic

Для зручності та швидкості монтажу котел обладнаний системою швидких з'єднань Victaulic (віктолічні з'єднання, вони ж «грувлок»). Під час оперативних монтажних робіт гарантовані якісні з'єднання. Водночас не потрібна симетрична затяжка фланцових з'єднань і  використання зварювання на місці монтажу.

Допускаються невеликі перекоси під час монтажу, що дає свободу в проведенні робіт під час відхилення приміщення від проектних розмірів. У комплекті з котлом постачаються муфти та відводи під приварку або нарізне з'єднання (входить у замовлення).

Особливості монтажу кількох котлів у промислових котельних

Котел і система з'єднань припускають збирання котельної з каскадним під'єднанням. Це реалізовано також спеціально для тих випадків, коли спочатку не потрібна вся потужність. Наприклад, під час будівництва великого об'єкта. Також підхід дає змогу в міру потреби збільшувати проектну потужність котельної. У систему може бути безболісно додано кілька котлів сумарною потужністю до 2,2-2,5 МВт.

Водночас наявність триходових клапанів на кожному котлі та гідрострілки в системі опалення дає змогу швидко вимикати нероблячий котел від загального протоку. Водночас не обмежується рух теплоносія в системі та не охолоджується теплоносій, що проходить через теплообмінник непрацювального котла.

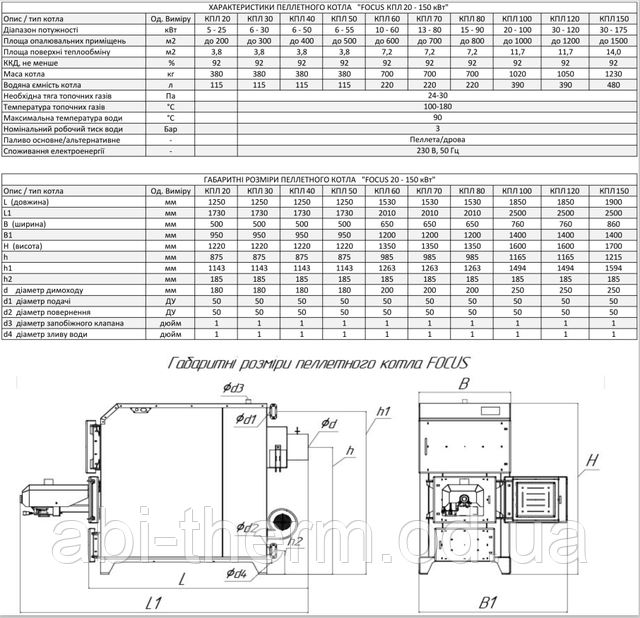

Конструкційні особливості котла:

• Матеріал котла — конструкційна сталь 09Г2С:
  • товщина стінок теплообмінної частини (топка та первинний теплообмінник, лунки) — 6 мм;
  • товщина зовнішньої оболонки водяної сорочки котла — 4 мм.
  • площа поверхонь теплообміну та жаротрубної частини — 3.8 м2
• Теплоізоляція — базальтова мінеральна вата завтовшки 50 мм.
• Кожух котла — неіржавка шліфувальна сталь AISI201.
• Два двері для швидкого переходу з пелетного пальника на дрова і назад.
• Регульовані петлі та замки для точного настроювання щільного прилягання дверей до отвору.
• Можливість зміни боку відчинення дверей.
• Гібридний теплообмінник із пластинчастого та жаротрубного. Де пластинчастий хід знімає напругу факела та осаджує основну масу важких частинок. Це особливо актуально на роботі з високозольною або агропелетою.
• Максимально розвинена конвективна жаротрубна частина теплообмінника реально відповідна заявленому та конструкційно доступному теплообміну.
• Великі двері для зручного доступу та повного очищення поверхонь теплообмінника.
• Великий попільник, розрахований на кілька діб безперервної роботи на середній і вищій середній потужності.

 Особливості роботи комплексу на основі пелетного пальника ФОКУС

Вбудований пелетний пальник ТМ «FOCUS», що входить до цього комплекту обладнання, працюватиме як на чистій, деревній пелеті, так і на агропелеті з зоною до 10%. Водночас може використовуватися паливна гранула з відходів соняшника, кукурудзи, гречки, рису, меблевих відходів і соломи без обмежень.

Пеллетний котел FOCUS 30 є оптимальним рішенням для домогосподарств і невеликих магазинів, а також віддалених об'єктів.

Переваги вбудованого пальника:

• автоматичне розпалювання (встановлені японські керамічні свічки для безконтактного повітряного розпалювання пелет);
• рухомий моноколосник. Використовується для вбирання пального, що палає, з подальшим виштовхуванням високозольного залишку в попільник котла;
• шнек подавання палива в камеру згоряння пальника;
• вбудований датчик температури шнека пальника (безпека, автоматика вимкне подавання палива з передаванням сигналу аварії);
• вбудований датчик полум'я інфрачервоного діапазону, для фіксації та контролю рівня випромінювання полум'я (безпека, автоматика фіксує наявність і брак полум'я, використовуючи водночас відповідні поведінкові сценарії);
• підібрані пропорції первинного та вторинного повітря, для правильної організації спалювання палива;
• високонадійний привод швейцарської фірми «Belimo» із захистом від заклинювання — рухає колосникову пластину;
• сопло камери згоряння з повітряним продуванням (для моделей 100-150 кВт) виконує функції охолодження сопла й одночасного підігрівання вторинного повітря. Підвищує ККД вироблення тепла пальником, завдяки допалюванню газів на виході зі сопла;
• на моделях від 17 кВт до 150 кВт сопло виготовлене з неіржавкого сплаву.

Всі моделі факельних пальників мають «розрив» лінії подавання палива, гарантуючи безпеку експлуатації обладнання. За допомогою контролера можна легко налаштовувати роботу обладнання.

Функції та комплектація

Функціонал пелетного котла FOCUS 30 (6-35 кВт):

• регулювання потужності в межах 6 кВт — 35 кВт;
• площа поверхонь теплообміну та жаротрубної частини — 3.8 м2
• 5 базових рівнів безпеки;
• автоматична робота: розпалювання, тушкування, очищення;
• керамічна запальничка;
• низьке енергоспоживання (без урахування авто запалювання — 40 Вт) — може працювати від акумулятора та сонячної панелі;
• PID-регулювання (можливість точного регулювання пальником за допомогою аналогового керівного сигналу, зокрема, у межах технології «розумний будинок»);
• рухливий лосник для механічного очищення пальника;
• керування насосами (гаряча водопідготовка та опалення);
• робота з кімнатним термостатом та інтернет-модулем
• робота з погодним регулюванням.
• вбудований модуль інтернет-з'єднання з під'єднаним доступом на сервер виробника (збережеться статистика та доступ до параметрів).

Пелетний котел FOCUS 30 відповідає ГОСТ32452-2013 (EN 15270:2007). Надається гарантія 12 місяців.

Обладнання для пелетних котельних

Пристрої та модулі, що підвищують рівень автономності системи опалення:

• комплекти обв'язки з триходовим або чотириходовим клапаном інтегровані в систему керування котла;
• бункери для зберігання та подавання пелети;
• кімнатний сенсорний регулятор EcoSter;
• додаткові датчики температури.

Діаметр димоходу

180 мм.

Вимоги до приміщення котелей

Під час проєктування необхідно дотримуватися вимог:

• МДНАОП 0.001.26-96;
• ДБН В.2.5-ХХ: 20ХХ;
• СніП 2.04.05-91 «Отоплення, вентиляція та кондиціювання»;
• СніП II-35-76 «Кольні установки».
